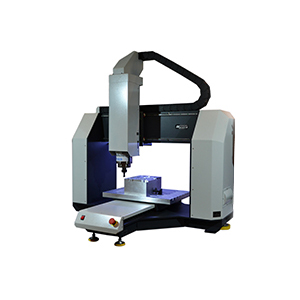

Фрезерный станок Teхно-ЧПУ 6040C7


    Фрезерно-гравировальный трех/четырех осевой станок с ЧПУ предназначен для силовой обработки материалов твердостью до 61 HRC. Конструктив и жесткая станина станка исполнение по ГОСТ 12.2.009-099 из материал Ст3/Ст45 толщиной до 20.0 мм., выполнен отжиг, виброснятие напряжений, посадочные на станине выполнены строганием, фрезерованием и шлифованием "за один установ", по оси Y привод на рабочий стол, создан для производств где требуется жесткость и виброустойчивость оборудования при выполнении обработки сложных деталей, сложнопрофильных поверхностей, матриц, пуансонов,точной механики, клише, штампы, пресс-форм, профилировочных роликов сложной формы, мастер-моделей, накатных плашек, волоков, сложных дыропробивных матриц, вырубных и просечных штампов со сложной конфигурацией рабочих частей.




Характеристики станка
НаименованиеЗначение
НаправляющиеHGR15 HiWin
XY ПРИВОДШВП 1605
Z ПРИВОДШВП 1605
Шпиндель3,0кВт, ER20, 24000 об\мин.
ПриводШаговые двигатели Nema34
ЧПУ системаLinuxCNC
Точность повторяемости0.052 мм.
Максимальная скорость перемещения3000 мм\мин.
Размеры рабочего стола600х400 мм.
Рабочий стол, материалД16Т
Крепление заготовки на рабочий столТ-обр. паз 11 х 19 мм.
Размеры ход по рсям XY600х400 мм.
Рабочий ход по оси Z250 мм.
Напряжение питания~220В 50Гц
Вес станка390 Кг.


Габаритные размеры


Размеры в PDF


Комплектация

  • Станок Teхно-ЧПУ 6040С7
  • ЧПУ на базе LinuxCNC
  • Беспроводной MPG Пульт ручного управления станком.
  • Шпиндель SGC 3.0 кВт ER25, 400 Hz, 4.2 Nm, 380В., 2.0 – 24.0 тыс. об. мин.
  • Цанги ER25 1\8, 6, 10 мм.
  • Концевые фрезы для проверки и тестирования.
  • Приспособления для крепления заготовоки на рабочем столе.
  • Датчики машинного нуля(Home) на осях X,Y,Z.
  • Датчик установки Z координаты TOOL SENSOR.
  • Ключи для установки\сьема рабочего инструмента.
  • Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-3D Proma1х1
  • Дополнительное освещение «зоны обработки» станка c включением с ЧПУ пульта.
  • Подготовка под автоматическое управление включением системы СОЖ.


Дополнительные опции

  • Четвертая повотная ось А, угол поворота +-360 гр. Трехкулачковый патрон Ø125 мм. .+ задняя бабка.
  • Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-4D Professional 1х1 + тех. Поддержка
  • SGC 5.0 кВт, ER25, 400 Hz, 4.1 Nm, 380В., 6.0 – 24.0 тыс. об/мин., жидкостного охлаждения.
  • SGC 5.5 кВт, ВТ 30/ER25, 600 Hz, 9.1 Nm, 4 pole, 380В., 6.0 – 24.0 тыс. об/мин., жидкостного охлаждения., быстросменный: до шести инструментов, магазин с автоматически сдвижной крышкой.
  • Комплект шлифованных ШВП винтов Hiwin R16-05-0.023 + гайка FSI 25-05-0.023 на ось X,Y,Z.(Точность повторяемости - 23 мкм/300 мм)
  • Машинное зрение: привязка заготовки на рабочий стол, с выходом инструмента «в ноль»; определение угла заготовки, центроискатель отверстия и группы отв., оптический «глаз».
  • Кабинет станка на станине, с раздвижными дверьми + СОЖ
  • ЦС (Центральная смазка направляющих и ШВП) на ось X,Y,Z
  • Подготовка под аспирацию
  • Индивидуальное обучение (одного сотрудника) на территории заказчика (Москва и М.О.), (1 рабочий день)
  • Вакуумный стол 600х400мм.
  • Вакуумный насос.
