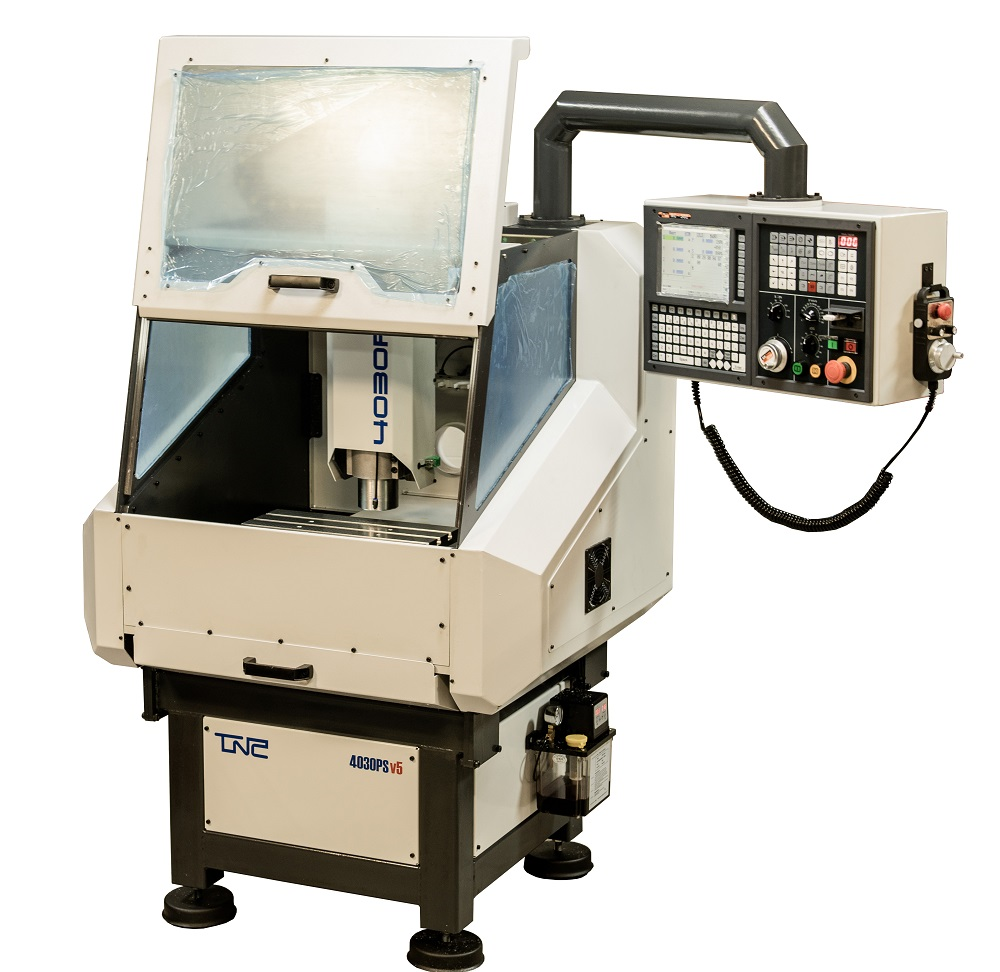

Фрезерный станок Техно-ЧПУ 4030ps v5
Фрезерный станок Техно-ЧПУ 4030ПС БалтСистем NC302
Цена: По запросу* Цена без НДС. (Не облагается НДС, ввиду применения к Производителю УСНО)

    Фрезерный станок с ЧПУ 4030ps v2 создан для безопасного и надежного выполнения цикла работ по изготовлению серийных деталей. Станок новой версии по сравнению с предыдущей версией имеет более жесткую конструкцию и подачи осей на основе ШВП и рельсовых направляющих выдерживающих более высокие нагрузки чем станок предыдущей модели. Конструкция станка обеспечивает комфортную обработку цветных металлов, а также не силовую обработку черных металлов. Станок 4030PS v2 успешно справляется с такими задачами как производство изделий ювелирного направления, электронного и других производств где требуется высокая скорость и точность обработки материалов. Программное обеспечение, входящее в комплект поставки сделано для удобной и простой работы, комплектуется множеством примеров для начала работы на станке. Станок комплектуется всей необходимой оснасткой для крепления обрабатываемых заготовок. Детали станка изготовлены из металла, что гарантирует высокую прочность. Передвижение по трем осям производится по линейным рельсовым направляющим 20-го типа размера.

Характеристики станка
НаименованиеЗначение
Направляющиерельсовые 20-го размера
XY ПРИВОДШВП 2005 С7(С5)
Z ПРИВОДШВП 2005 С7(С5)
Шпиндель2,2кВт, ER20, 24000 об\мин.
ПриводСЕРВОДВИГАТЕЛИ переменного тока
ЧПУ системаБалтСистем NC302
Точность повторяемости0.025 мм.(зависит от выбранного класса точности ШВП)
Максимальная скорость перемещения10 000 мм\мин.
Размеры рабочего стола400х300 мм.
Рабочий стол, материалВ95-Ст3
Крепление заготовки на рабочий столТ-обр. паз 10 мм(шпильки М8)
Размеры ход по рсям XY430х330 мм.
Рабочий ход по оси Z250 мм.
Напряжение питания~220\380В 50Гц
Вес станка400 Кг.


Документация для ознакомления с ЧПУ БалтСистем NC302

Руководство оператора (*.pdf)
Руководство программиста МС (*.pdf)
Руководство программиста ТС (*.pdf)

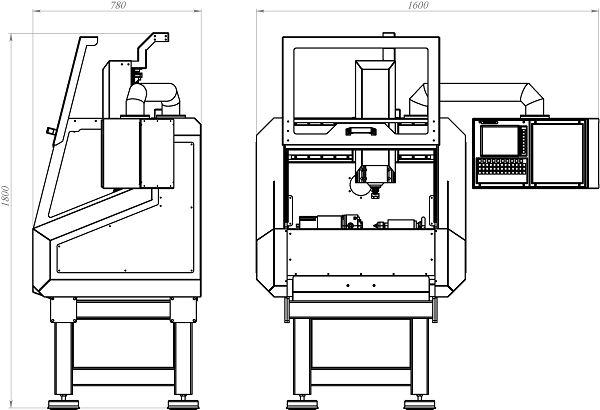

Габаритные размеры




Базовая комплектация

  • Станок Техно-ЧПУ 4030ps v5
  • Шпиндель 2200 Вт ER20, 24000 об\мин.,жидкостного охлаждения.
  • Набор цанг ER20
  • Набор универсальных твердосплавных фрез(10 шт.).
  • Крепления заготовоки на рабочем столе.
  • Датчики машинного нуля(Home) на осях X,Y,Z.
  • Датчик установки Z координаты TOOL SENSOR.
  • Ключи для установки\сьема рабочего инструмента.
  • Управление станком через Ethernet.
  • Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-3D FullStart
  • Дополнительное освещение «зоны обработки»станка
  • Настройка ПК заказчика для работы со станком. ПО на базе Linux.
  • Бесплатное индивидуальное обучение (одного сотрудника) на территории заказчика (Москва и М.О.), (1 рабочий день)


Дополнительные опции

  • ЧПУ стойка БалтСистем NC302
  • ЧПУ стойка Delta NC300(Устанавливается только в комплектации с сервомоторами)
  • ЧПУ DSP контроллер
  • Проводной MPG Пульт ручного управления станком.
  • Четвертая повотная ось А, угол поворота +-360 гр. Трехкулачковый патрон Ø100 мм. .+ задняя бабка.
  • Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-4D Professional 1х1 + тех. Поддержка
  • Комплект шлифованных ШВП винтов на оси X,Y,Z.(Точность повторяемости - 23 мкм/300 мм)
  • Машинное зрение Delta(Используется только с ЧПУ Delta NC300): привязка заготовки на рабочий стол, с выходом инструмента «в ноль»; определение угла заготовки, центроискатель отверстия и группы отв.
  • СОЖ
  • Подготовка под аспирацию
  • ... для полного списка опций присылайте запрос на Коммерческое предложение. Почта для запроса zakaz@cncrouter.ru


Отправить запрос на станок 4030ps v5 (Укажите модель станка в сообщении)
