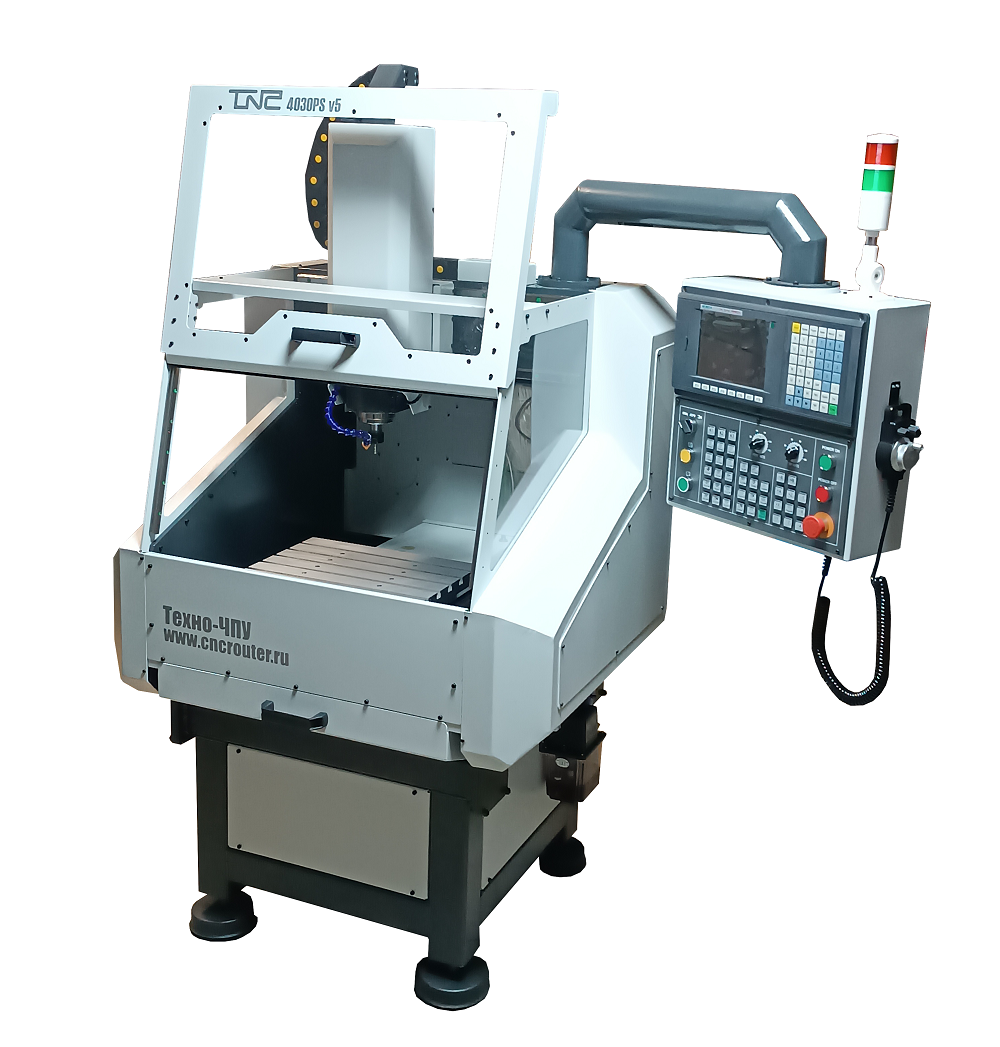

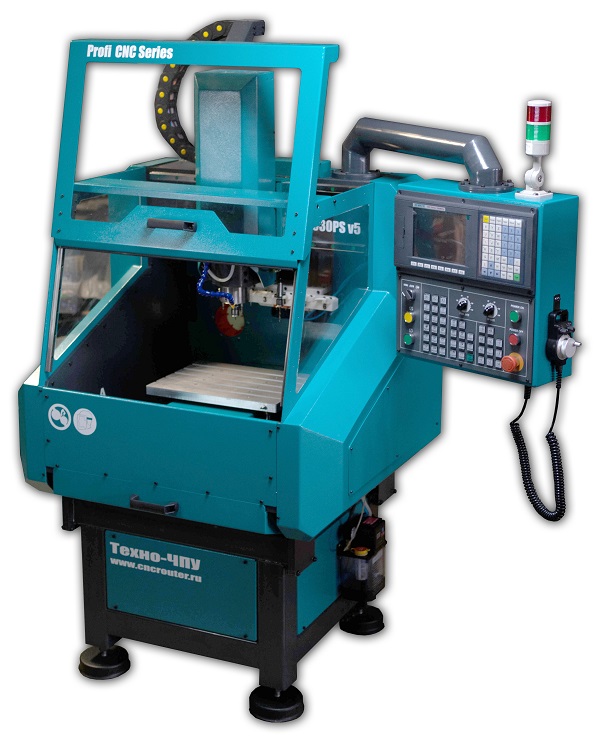

Фрезерно-гравировальный станок Техно-ЧПУ 4030ps v5 Newker
Фрезерный станок с ЧПУ 4030ps v5 создан для безопасного и надежного выполнения цикла работ по изготовлению серийных деталей. Станок новой версии по сравнению с предыдущей версией имеет более жесткую конструкцию и подачи осей на основе ШВП и рельсовых направляющих выдерживающих более высокие нагрузки чем станок предыдущей модели. Конструкция станка обеспечивает комфортную обработку цветных металлов, а также не силовую обработку черных металлов. Станок 4030PS v5 успешно справляется с такими задачами как производство изделий ювелирного направления, электронного и других производств где требуется высокая скорость и точность обработки материалов. Программное обеспечение, входящее в комплект поставки сделано для удобной и простой работы, комплектуется множеством примеров для начала работы на станке. Станок комплектуется всей необходимой оснасткой для крепления обрабатываемых заготовок. Детали станка изготовлены из металла, что гарантирует высокую прочность. Передвижение по трем осям производится по линейным рельсовым направляющим 20-го типа размера.
| Наименование | Значение |
|---|---|
| Направляющие | рельсовые 20-го размера |
| XY ПРИВОД | ШВП 2005 С7(С5) |
| Z ПРИВОД | ШВП 2005 С7(С5) |
| Шпиндель | 2,2кВт, ER20, 24000 об\мин. |
| Привод | СЕРВОДВИГАТЕЛИ переменного тока |

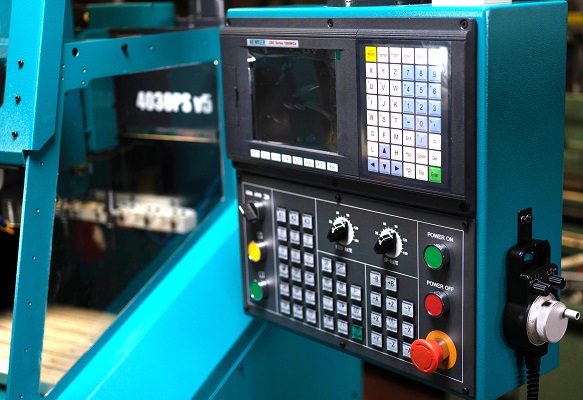

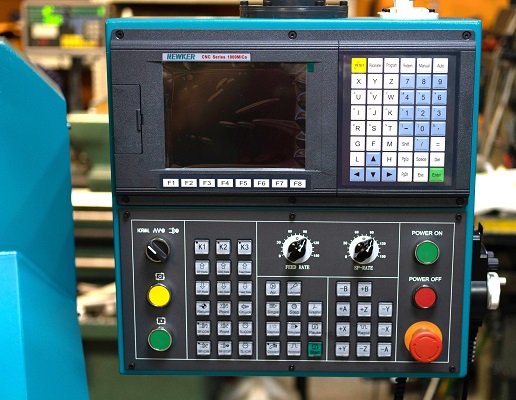

| ЧПУ система | Newker 1000 |
| Точность повторяемости | 0.025 мм.(зависит от выбранного класса точности ШВП) |
| Максимальная скорость перемещения | 6 000 мм\мин. |
| Размеры рабочего стола | 400х300 мм. |
| Рабочий стол, материал | В95-Ст3 |
| Крепление заготовки на рабочий стол | Т-обр. паз 10 мм(шпильки М8) |
| Размеры ход по рсям XY | 430х330 мм. |
| Рабочий ход по оси Z | 250 мм. |
| Напряжение питания | ~220\380В 50Гц |
| Вес станка | 400 Кг. |
- Станок Техно-ЧПУ 4030ps v5
- Шпиндель 2200 Вт ER20, 24000 об\мин.,жидкостного охлаждения.
- Набор цанг ER20
- Набор универсальных твердосплавных фрез(10 шт.).
- Крепления заготовоки на рабочем столе.
- Датчики машинного нуля(Home) на осях X,Y,Z.
- Датчик установки Z координаты TOOL SENSOR.
- Ключи для установки\сьема рабочего инструмента.
- Управление станком через Ethernet.
- Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-3D FullStart
- Дополнительное освещение «зоны обработки»станка
- Настройка ПК заказчика для работы со станком. ПО на базе Linux.
- Бесплатное индивидуальное обучение (одного сотрудника) на территории заказчика (Москва и М.О.), (1 рабочий день)
- ЧПУ стойка БалтСистем NC302, NC202
- ЧПУ стойка Newker 1000
- ЧПУ стойка Delta NC300, NC30EB
- ЧПУ DSP контроллер
- Проводной MPG Пульт ручного управления станком.
- Четвертая повотная ось А, угол поворота +-360 гр. Трехкулачковый патрон Ø100 мм. .+ задняя бабка.
- Лицензионное П.О.: ГеММа-3D.Модуль фрезерный 3+2D 1х1 ТЕХНО
- Лицензионное П.О.: ГеММа-3D.Модуль фрезерный 4D 1х1 ТЕХНО
- Комплект шлифованных ШВП винтов C5 на оси X,Y,Z.(Точность повторяемости - 23 мкм/300 мм)
- Машинное зрение Delta(Используется только с ЧПУ Delta NC300): привязка заготовки на рабочий стол, с выходом инструмента «в ноль»; определение угла заготовки, центроискатель отверстия и группы отв.
- СОЖ
- Подготовка под аспирацию
- Установка вытяжная циклон.
- ... для полного списка опций присылайте запрос на Коммерческое предложение. Почта для запроса zakaz@cncrouter.ru
